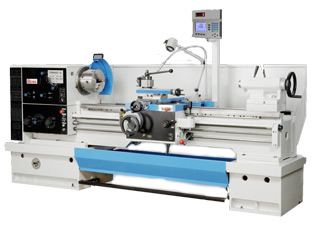

Tornado BSL / CSL
Stufenlose Drehzahlregelung mit elektronischer Kupplung
Deutsche Elektronik - Siemens Hauptmotor
Grosser Spindeldurchlass 82 / 105 mm
Eilgang über Pilotenhebel in allen Achsen
|
|
|
|
|
|
Technische Daten |
|
|
|
|
660 B / C |
660 BSL / CSL |
|
Drehdurchmesser über Bett |
mm |
660 |
660 |
|
Drehdurchmesser über Schlitten |
mm |
430 |
430 |
|
Drehdurchmesser in Brücke |
mm |
910 |
910 |
|
Spitzenweite |
mm |
1500
2000
3000 |
1500
2000
3000 |
|
Bettbreite |
mm |
400 |
400 |
|
Spindelbohrung |
mm |
82 / 105 |
82 / 105 |
|
Spindelaufnahme |
Gr. 8 |
DIN 55029 |
DIN 55029 |
|
Maximales Drehmoment |
Nm |
1500 |
1500 |
|
Drehzahl Stufenlos 4 Stuf. |
U/min |
10 - 2000 |
10 - 2000 |
|
Verfahrweg Querschlitten |
mm |
348 |
348 |
|
Verfahrweg Oberschlitten |
mm |
150 |
150 |
|
Vorschub
|
|
|
|
|
Längsvorschub 65 Stufen |
mm/U |
0.054-1.809 |
0.054-1.809 |
|
Quervorschub |
mm/U |
0.015-0.512 |
0.015-0.512 |
|
Eilgang längst/quer |
mm/Min |
4,5 / 1,9 |
4,5 / 1,9 |
|
Gewinde
|
|
|
|
|
Gewinde Metrisch (57 Stufen) |
mm/U |
0.5-180 |
0.5-180 |
|
Gewinde Zoll (57 Stufen) |
G/Z |
80-7/16 |
80-7/16 |
|
Module (42 Stufen) |
mm/U |
0,25-90 |
0,25-90 |
|
Diametral Pitch (45 Stufen) |
D.P. |
160-7/8DP |
160-7/8DP |
|
Reitstock |
|
|
|
|
Pinolenaufnahme |
|
MK 5 |
MK 5 |
|
Pinolendurchmesser |
mm |
75 |
75 |
|
Pinolenweg |
mm |
150 |
150 |
|
Seitliche Verstellung |
mm |
+/- 15 mm |
+/- 15 mm |
|
Hauptmotor |
KW |
11 |
11 |
|
Maße LxBxH |
1500
|
330x112x180 |
330x112x180 |
|
Bei Spitzenweite |
2000 |
383x112x180 |
383x112x180 |
|
in cm |
3000 |
482x112x180 |
482x112x180 |
|
Gewicht |
1500 |
2600 |
2600 |
|
Bei Spitzenweite
|
2000 |
2800 |
2800 |
|
In KG
|
3000 |
3200 |
3200 |
|
Farbe |
RAL |
5009 / 7032 |
5009 / 7032 |
|
|
|
|
|
Standardzubehör
|
|
|
|
- Dreibackenfutter 315 mm, Fabr. Bison
- 4-backen Planscheibenfutter
- Mitnehmerscheibe
- Feststehende Lünette
- Mitlaufende Lünette
- Kühlmitteleinrichtung
- Halogen Arbeitsleuchte
- Spänerrückwand
- Eilgang über Pilothebel
- Deutsche Elektrik in unserem Betrieb gefertigt (Bei stufenlosem Antrieb)
- Siemens Hauptmotor (Bei stufenlosem Antrieb)
- Drehzahlanzeige (Bei stufenlosem Antrieb)
- Drehrichtungsumkehr bei Gewindeschneiden 0,5 Sekunden (Bei stufenlosem Antrieb)
- Genauigkeit nach DIN 8605 (Werkzeugmacher)
|
|
|
|
|
|
Preis |
|
|
|
|
|
|
Tornado |
660 B * |
660 BSL |
660 C |
660 CSL |
|
|
Preis in € bei Spitzenweite in mm |
1500 |
17.900,- |
21.400,- |
18.900,- |
22.400,- |
|
|
2000 |
18.500,- |
22.000,- |
19.500,- |
23.00,- |
|
|
3000 |
19.900,- |
23.400,- |
20.900,- |
24.400,- |
|
|
Schnellwechselstahlhalter
GR.C inkl. 4 Stahlhalter |
|
760,- |
760,- |
|
|
|
|
|
|
|
|
|
|
Positionsanzeige Spw.
ACU RITE inkl. Montage
(Preise in €) |
1500 mm |
2000 mm |
3000 mm |
|
|
2 Achsen |
2.450,- |
2.850,- |
3.750,. |
|
|
3 Achsen |
2.850,- |
3.250,- |
4.150,- |
|
|
|
|
|
|
|
|
Alle Preise zzgl. gesetzlicher MwSt. |
|
|
|
|
|
*
Das B und C Modell ist mit normaler Elektrik und in Kupplungsausführung.
Das BSL und CSL Modell ist mit Deutscher Elektrik, Frequenzumformer und Siemens Motor 11 KW ausgerüstet. Die Maschine ist stufenlos regelbar mit Drehzahlanzeige.
|
|
|
|
